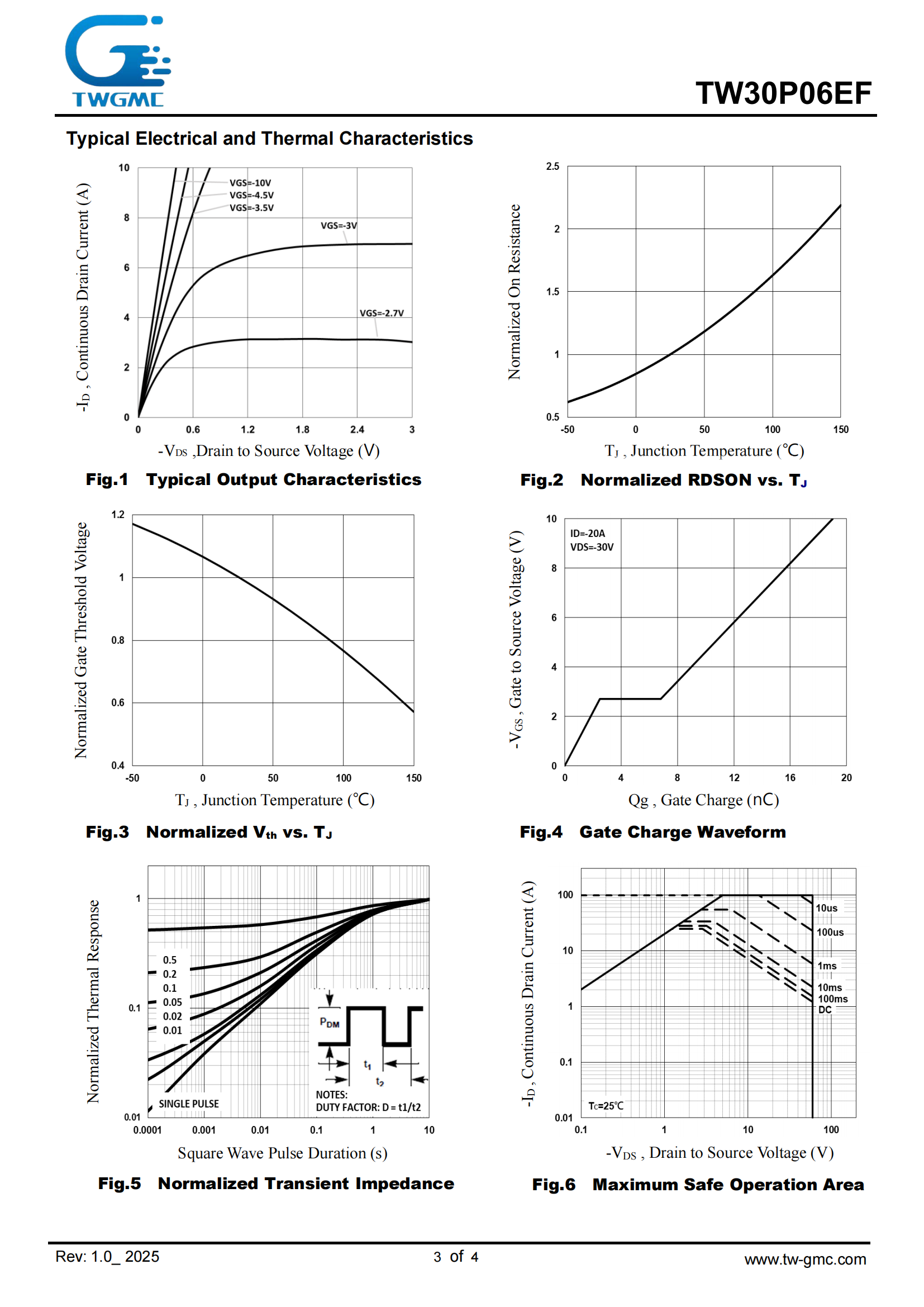

一、硬核參數：小身材承載大能量
- 突破性電氣性能
??-60V/-30A 高壓大電流能力：采用先進載流子存儲層設計，在5mm×6mm封裝內實現傳統TO-252封裝的功率密度，節省PCB空間，適合高密度的電路設計應用！
??RDSON：24mΩ@ VGS=-10V/-15A 超低導通電阻：通過晶圓級背面金屬化工藝，顯著降低導通損耗，高效節能，提升系統效率。
??-55℃~150℃ 寬溫域穩定運行，適應工業級環境
- 黑科技工藝
采用第五代超高單元密度溝槽技術，顯著降低寄生電容，提升開關速度并減少導通損耗。
??超低柵極電荷（Qg），優化電路開關損耗，提升EMC表現；
??反向恢復時間＜100ns：配合優化的體二極管特性，在光伏MPPT（逆變器）電路中可將死區時間縮短。
??低閾值電壓（Vth），降低驅動電路復雜度; 低閾值可縮短開關上升時間，提升高頻應用性能（如同步降壓轉換器）。
??動態雪崩耐量測試：產品100%通過Unclamped Inductive Switching測試，單脈沖雪崩能量（EAS）達196mJ，確保器件抗過壓沖擊的能力。
二、設計價值：工程師的”空間魔術師”
PDFN5×6封裝優勢
- 5×6mm2占板面積：較傳統TO-252節省?60% PCB空間?，適配便攜設備與無人機電調系統等空間敏感場景
- 0.8mm超薄厚度：采用激光切割銅框架，配合0.15mm超薄塑封料，已通過回流焊（260℃峰值）可靠性驗證
三、典型應用
?電源管理：同步整流、DC-DC降壓轉換器
?工業控制：電機驅動：BLDC電機、H橋電路的高端驅動單元
?電池保護：反極性保護、負載開關、電池管理系統：電池充放電回路控制
在這背后，人工智能的崛起成為最重要的推手。與此同時，國產替代的進程在政策和市場的雙重驅動下，進入了新的加速階段。
這篇文章，我想和你一起理性梳理：半導體材料行業正在發生什么？國產替代的進展究竟走到了哪一步？未來的確定性在哪里？
一、需求回暖：AI打開了新的增長曲線
?
根據SEMI與TechInsights的統計，2024年第四季度，全球集成電路（IC）銷售額同比增長29%。而在2025年第一季度，這一增速預計仍將保持在23%左右。推動這一現象的，不是傳統的手機、PC，而是人工智能所帶來的高性能計算（HPC）、數據中心和存儲芯片需求。
同樣的趨勢也體現在資本開支上。2024年全年，全球半導體資本支出在上半年下滑后，下半年明顯回升，全年實現3%的正增長。內存相關資本開支在第四季度環比增長超過50%，而非內存投資也實現了17%的同比提升。預計到2025年一季度，整體資本支出仍將保持兩位數的增長。
換句話說，AI正在真正重塑半導體產業的需求曲線，并直接傳導到材料端。
對材料企業而言，這意味著市場正在打開新的窗口。
二、材料賽道：產業鏈上游的確定性機會
半導體的制造環節復雜而精密，而材料則是其中最根本的支撐。從晶圓、光刻、蝕刻，到封裝、測試，每一步都離不開高端材料。
近幾年幾個關鍵賽道值得關注：
封裝材料
根據SEMI和TECHCET的數據，全球半導體封裝材料市場預計在2025年突破260億美元，并將在2028年前保持約5.6%的年均復合增長率。AI應用的快速發展，特別是高端封裝（如FC-BGA、WLP），正在驅動新一輪的材料需求擴張。
特種氣體
作為光刻、刻蝕、沉積等環節不可或缺的原材料，電子特種氣體長期由海外廠商主導。但隨著國內產能的爬坡，本土企業在14nm、7nm甚至5nm產線上已有批量供貨能力。這是國產替代最具突破性的領域之一。
超高純金屬靶材
靶材被稱為“半導體制造的糧食”。隨著工藝節點的推進，對純度和穩定性的要求越來越高。中國企業已經能夠提供12英寸高純鈷、鉭、鎢等靶材，并逐步獲得客戶驗證，未來在存儲和邏輯芯片中的應用有望持續擴大。
石英材料
石英是半導體設備和光掩膜基板的重要材料。國內部分企業已經通過國際設備大廠的認證，逐漸進入全球供應鏈。
這些細分環節的共同點是：市場規模穩步增長，而國產廠商正逐步縮小與國際巨頭的差距。
三、國產替代：從“補課”到“加速”
?
半導體產業的現實背景是：上游材料依賴進口，關鍵環節被“卡脖子”。這不僅是企業的經營風險，更是產業安全的問題。
因此，國產替代并不是一個選擇題，而是一道必答題。
過去幾年，中國企業經歷了從“補課”到“追趕”的過程，如今正在進入“加速突破”的階段：
在掩膜版領域，國內廠商已實現180nm工藝節點的量產，部分產品進入150nm節點的客戶驗證階段。
在氣體材料方面，國產產品已覆蓋國內90%以上的晶圓廠客戶，并逐步進入國際龍頭的供應鏈。
在靶材環節，本土廠商實現了多款12英寸高純靶材的量產，部分產品達到國際領先水平。
在石英玻璃環節，國內企業填補了10.5代TFT-LCD光掩膜基板等空白，完成了關鍵環節的突破。
這一系列進展表明：國產化不再只是口號，而是正在產業鏈各環節落地。
四、未來趨勢：國產化的確定性與挑戰
展望未來，有幾個趨勢值得特別關注：
AI驅動的材料升級
高帶寬存儲器（HBM）、Chiplet先進封裝等需求快速增長，將進一步推高材料的技術門檻，也為國產企業提供了快速成長的窗口。
第三代半導體的崛起
碳化硅（SiC）、氮化鎵（GaN）等材料正在新能源車、光伏、充電樁等領域大規模應用。這里是中國企業極有可能實現彎道超車的方向。
全球供應鏈重構
地緣政治的不確定性，使得國產化不僅是產業升級的邏輯，更是戰略安全的必然。隨著國內頭部企業產能逐步釋放，本土替代率有望持續提升。
當然，挑戰依然存在：核心技術積累不足、部分高端設備依賴進口、國際巨頭競爭激烈。但從長期趨勢來看，這些都不改變國產化的大方向。
國產化，不是孤立求生，而是主動崛起。
五、結語：理性中的確定性
回顧過去的低谷，很多人感到迷茫。但從數據和產業邏輯來看，半導體材料的復蘇與國產替代的趨勢已經十分清晰。
對于半導體從業者而言，這不是盲目的樂觀，而是基于產業鏈現實的判斷：需求正在恢復，投資在增加，國產企業在突破。
未來的道路一定不會平坦，但趨勢是確定的。
真正的確定性，不在于短期的市場波動，而在于國產替代這條大勢所趨的長期邏輯。
這，就是屬于中國半導體材料行業的機會。
]]>1. 外觀檢測的基本步驟
外觀檢測MOS管主要是通過目視觀察其封裝、引腳、表面狀態等來判斷其是否存在物理?yè)p壞。以下是一些關鍵的檢查點。
1.1 檢查封裝是否完整
MOS二極管的封裝通常采用TO-220、TO-247、SOT-23等多種形式，封裝的完整性對于MOS管的正常工作至關重要。封裝破損或裂紋可能導致MOS管內部結構受損，影響其功能。
裂紋或碎片：如果MOS管的封裝表面出現裂紋或碎片，可能是由于受到過大機械沖擊或高溫過載，導致封裝破裂。封裝破損不僅影響其熱散逸性能，還可能導致電氣短路或開路，MOS管無法正常工作。
封裝膨脹或變形：高溫或過電流可能導致MOS管內部發生過熱，封裝變形或膨脹。變形的封裝可能不再可靠，且可能引發內部電路故障。
1.2 檢查表面狀態
MOS管的表面應該保持干凈，無異物附著。表面異?？赡苁荕OS管內部發生了熱損傷、電流過載或其他故障的外在表現。
表面變色：正常情況下，MOS管表面應無明顯變色或焦化現象。如果表面顏色發生明顯變化，尤其是變黑或發黃，這通常表示其曾經經歷過過熱或短路事件，可能已經損壞。
燒焦痕跡或煙霧痕跡：如果MOS管表面有燒焦痕跡或黑色焦痕，可能是MOS管因過載、短路或長時間高電流工作而過熱，造成了局部損壞。
1.3 檢查引腳的狀況
MOS管的引腳是其與電路連接的關鍵部分，任何引腳的損壞或腐蝕都可能導致電路無法正常工作。
引腳腐蝕或氧化：長時間的潮濕環境或高溫會導致MOS管引腳發生腐蝕或氧化，表現為引腳表面變色、發黑或出現綠色斑點。腐蝕和氧化會使得引腳與電路之間的連接不良，從而影響MOS管的工作。
引腳彎曲或斷裂：如果引腳彎曲、斷裂或松動，會導致電氣接觸不良，甚至無法正常連接到電路，必須更換損壞的MOS管。
2. 使用輔助工具進一步檢測
除了目視檢查，使用一些簡單的工具可以幫助我們更加準確地判斷MOS管是否損壞。
2.1 數字萬用表檢查
萬用表是檢測MOS管狀態的常用工具。在進行數字萬用表測試時，主要檢查MOS管的開關特性，包括其導通特性、擊穿電壓等。
漏電流測試：使用萬用表的二極管檔位測量MOS管的漏電流。正常情況下，MOS管的漏電流應非常小。在萬用表的“二極管檔”下，檢查MOS管的源極與漏極之間的阻值。如果存在明顯的電流泄漏，表示MOS管可能已經損壞。
柵極電壓檢查：通過測量柵極電壓對源極的影響來判斷MOS管的開關特性。正常情況下，MOS管的柵極電壓需要達到一定閾值才能導通。如果柵極電壓不合適或柵極電流異常，MOS管可能存在問題。
2.2 紅外熱成像檢測
在高功率電路中，MOS管在工作時會發熱。通過紅外熱成像檢測，我們可以識別MOS管是否存在過熱現象，這對判斷其是否損壞非常有幫助。
溫度不均勻或過熱：如果通過熱成像檢測到MOS管的溫度分布異常，特別是某一部分溫度過高，說明MOS管內部可能存在短路或過載現象，導致過熱損壞。此時需要更換損壞的MOS管。
2.3 振蕩器測試
對于功率MOS管，可以通過使用外部振蕩器進行開關特性測試，檢查其開關頻率和響應速度。如果MOS管的開關頻率過低或響應時間延遲，可能表示其內部結構已經退化或損壞。
MOS管好壞通過檢查封裝完整性、表面狀態、引腳連接等物理特征，我們可以初步識別MOS管的損壞情況。雖然外觀檢測不能完全替代電氣性能測試，但它能夠幫助我們快速發現外部損壞，及時采取措施避免故障蔓延。
]]>1. 外觀檢測的基本步驟
外觀檢測MOS管主要是通過目視觀察其封裝、引腳、表面狀態等來判斷其是否存在物理?yè)p壞。以下是一些關鍵的檢查點。
1.1 檢查封裝是否完整
MOS二極管的封裝通常采用TO-220、TO-247、SOT-23等多種形式，封裝的完整性對于MOS管的正常工作至關重要。封裝破損或裂紋可能導致MOS管內部結構受損，影響其功能。
裂紋或碎片：如果MOS管的封裝表面出現裂紋或碎片，可能是由于受到過大機械沖擊或高溫過載，導致封裝破裂。封裝破損不僅影響其熱散逸性能，還可能導致電氣短路或開路，MOS管無法正常工作。
封裝膨脹或變形：高溫或過電流可能導致MOS管內部發生過熱，封裝變形或膨脹。變形的封裝可能不再可靠，且可能引發內部電路故障。
1.2 檢查表面狀態
MOS管的表面應該保持干凈，無異物附著。表面異?？赡苁荕OS管內部發生了熱損傷、電流過載或其他故障的外在表現。
表面變色：正常情況下，MOS管表面應無明顯變色或焦化現象。如果表面顏色發生明顯變化，尤其是變黑或發黃，這通常表示其曾經經歷過過熱或短路事件，可能已經損壞。
燒焦痕跡或煙霧痕跡：如果MOS管表面有燒焦痕跡或黑色焦痕，可能是MOS管因過載、短路或長時間高電流工作而過熱，造成了局部損壞。
1.3 檢查引腳的狀況
MOS管的引腳是其與電路連接的關鍵部分，任何引腳的損壞或腐蝕都可能導致電路無法正常工作。
引腳腐蝕或氧化：長時間的潮濕環境或高溫會導致MOS管引腳發生腐蝕或氧化，表現為引腳表面變色、發黑或出現綠色斑點。腐蝕和氧化會使得引腳與電路之間的連接不良，從而影響MOS管的工作。
引腳彎曲或斷裂：如果引腳彎曲、斷裂或松動，會導致電氣接觸不良，甚至無法正常連接到電路，必須更換損壞的MOS管。
2. 使用輔助工具進一步檢測
除了目視檢查，使用一些簡單的工具可以幫助我們更加準確地判斷MOS管是否損壞。
2.1 數字萬用表檢查
萬用表是檢測MOS管狀態的常用工具。在進行數字萬用表測試時，主要檢查MOS管的開關特性，包括其導通特性、擊穿電壓等。
漏電流測試：使用萬用表的二極管檔位測量MOS管的漏電流。正常情況下，MOS管的漏電流應非常小。在萬用表的“二極管檔”下，檢查MOS管的源極與漏極之間的阻值。如果存在明顯的電流泄漏，表示MOS管可能已經損壞。
柵極電壓檢查：通過測量柵極電壓對源極的影響來判斷MOS管的開關特性。正常情況下，MOS管的柵極電壓需要達到一定閾值才能導通。如果柵極電壓不合適或柵極電流異常，MOS管可能存在問題。
2.2 紅外熱成像檢測
在高功率電路中，MOS管在工作時會發熱。通過紅外熱成像檢測，我們可以識別MOS管是否存在過熱現象，這對判斷其是否損壞非常有幫助。
溫度不均勻或過熱：如果通過熱成像檢測到MOS管的溫度分布異常，特別是某一部分溫度過高，說明MOS管內部可能存在短路或過載現象，導致過熱損壞。此時需要更換損壞的MOS管。
2.3 振蕩器測試
對于功率MOS管，可以通過使用外部振蕩器進行開關特性測試，檢查其開關頻率和響應速度。如果MOS管的開關頻率過低或響應時間延遲，可能表示其內部結構已經退化或損壞。
MOS管好壞通過檢查封裝完整性、表面狀態、引腳連接等物理特征，我們可以初步識別MOS管的損壞情況。雖然外觀檢測不能完全替代電氣性能測試，但它能夠幫助我們快速發現外部損壞，及時采取措施避免故障蔓延。
]]>一、了解肖特基二極管的結構
與普通二極管不同，肖特基二極管由金屬與半導體接觸形成，不存在傳統的PN結。其外殼通常由塑料或陶瓷材質制成，外部則有金屬引腳用于電路連接。肖特基二極管的設計特性使得其耐壓較低，因此外觀檢測時特別需要注意是否有影響其穩定性的外部損傷。
二、外觀檢測要點
在外觀檢測中，可從以下幾個方面入手來判斷肖特基二極管的質量：
1. 外殼完整性和密封性
肖特基二極管的外殼是保護其內部結構的重要屏障。觀察外殼時，應仔細檢查是否存在裂縫、劃痕或破損現象。如果發現有裂紋、缺口或其他明顯損壞，可能會使外界的濕氣或灰塵進入二極管內部，影響其性能，甚至導致短路。外殼的顏色也可以是檢測的標準之一，一些高質量的塑料封裝外殼會有較均勻的黑色光澤，而劣質材料可能顯得粗糙或發灰。
2. 引腳狀況
引腳是連接二極管和電路板的關鍵部位。檢查引腳時，重點觀察引腳是否光亮、無氧化或銹蝕。肖特基二極管的引腳通常鍍有一層錫，這不僅有助于防止氧化，也提升了可焊性。銹蝕或氧化會導致接觸不良，從而影響電性能。如果引腳變形嚴重，可能影響安裝和導電性能，應當及時更換。
3. 標識清晰度
肖特基二極管的外殼上通常會印有型號、規格和品牌標識。這些標識不僅幫助識別二極管的額定電流和電壓等參數，也能防止不同規格的二極管混用。檢測時，應確保標識清晰、無模糊或脫落現象。標識模糊的二極管可能是存儲條件不佳或印刷工藝欠佳的產品，這類二極管的品質通常較低，不建議使用。
4. 表面物質或不明污染物
在檢測過程中，如果發現肖特基二極管外殼表面有油漬、膠狀物或其他不明物質，需引起重視。優質的二極管封裝應當具備良好的密封性，表面通常干凈無雜質。如果表面有不明物質，可能是由于封裝不良導致內部材料滲出，或二極管曾受過不良環境影響。這類二極管的內部穩定性可能存在問題。
5. 觀察焊盤及鍍層
優質的肖特基二極管引腳上有一層均勻的鍍層，提升了導電性和可焊性。在觀察引腳時，可以查看鍍層是否完整、無脫落。若鍍層不完整或存在剝落現象，說明產品在制造或存儲過程中受到了不良影響，這會導致焊接效果下降，從而影響電氣性能。
三、其他檢測建議
外觀檢測可以幫助我們篩選出一些明顯不良的肖特基二極管，但它只能判斷外觀質量，無法完全反映出內部電氣性能。在實際使用中，建議結合以下幾種測試方法，確保其性能滿足需求：
1. 正反向電阻測試
使用萬用表的二極管檔位測量肖特基二極管的正反向電阻。在正向電阻測試中，二極管應顯示出一定的低阻值，而在反向電阻測試中，則應顯示為無窮大。若測得的正向阻值較大或反向阻值不為無窮大，可能表明二極管內部已損壞。
2. 開路和短路檢測
通過簡單的萬用表測試，檢查二極管是否存在短路或開路情況。短路的二極管在電路中會導致過大電流，嚴重時會損壞整個電路，開路的二極管則無法實現電流整流。若發現肖特基二極管存在開路或短路現象，應當立即更換。
3. 老化測試
對于質量要求較高的應用場景，可以進行老化測試，以檢驗肖特基二極管在高溫和高壓環境下的穩定性。老化測試可以幫助我們提前發現潛在問題，并剔除早期失效的元件，從而保證產品的可靠性。
肖特基二極管的外觀檢測是一項重要的初步篩選手段。通過仔細檢查外殼、引腳、標識、污染物和鍍層等要點，可以篩除一部分質量不佳的元件，降低不良品進入生產線的風險。但需要注意的是，外觀檢測只能判斷外在質量，無法完全替代電性能測試
]]>
